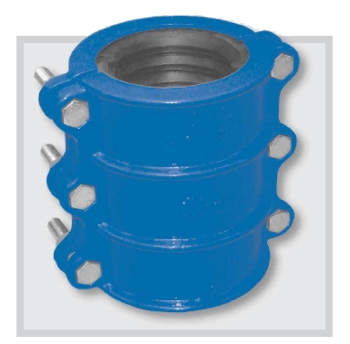

NASUWKA DWUDZIELNA UNIWERSALNA (UU)

Zastosowanie

Nasuwka dwudzielna uniwersalna przeznaczona jest do naprawy przeciekających rur żeliwnych i stalowych.



Materiały

Korpus - żeliwo sferoidalne.

Śruby zamkowe, nakrętki, podkładki - ocynkowane.

Uszczelka - guma NBR lub EPDM.

Pokrycie - farbą proszkową epoksydową lub poliestrową RAL 5005. Na życzenie klienta śruby, nakrętki i podkładki ze stali nierdzewnej.



Wykonanie

Ciśnienie nominalne 1,6 MPa.

Zakres średnic rur, na które można montować nasuwki dwudzielne uniwersalne od DN 80 do DN 300.



Wyrób dostępny również w wykonaniu dla instalacji gazowych.

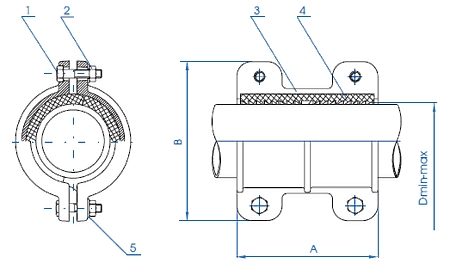

Poz.

Część

Materiał

Norma

1

Śruba

St3s/Zn5

ISO 8677

2

Nakrętka

St3s/Zn5

PN-EN 24032

3

Korpus

EN-GJS-500-7

PN-EN 1563:2000

4

Uszczelka

Guma

PN-92/C-01604.01

5

Podkładka

St3s/Zn5

ISO 7089







DN

Zakres średnic

Wysokosc

Szerokość

Waga

D min - max [mm]

A (mm)

B [mm]

[kg]

80

88 -99

225

219

10,2

100

107-119

225

246

11,7

150

157 -171

225

291

14,8

200

219-226

310

352

27

250

270 - 276

310

420

38,2

300

320 - 328

310

471

41,6

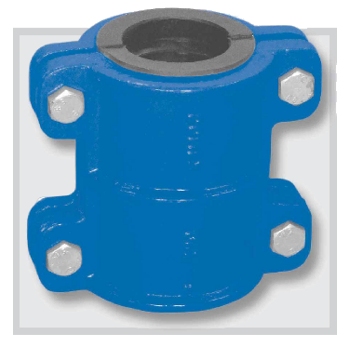

NASUWKA NAPRAWCZA (NN)

Zastosowanie

Nasuwka dwudzielna uniwersalna przeznaczona jest do naprawy przeciekających rur żeliwnych i stalowych.



Materiały

Korpus - żeliwo sferoidalne.

Śruby zamkowe, nakrętki, podkładki - ocynkowane.

Uszczelka - guma NBR lub EPDM.

Pokrycie - farbą proszkową epoksydową lub poliestrową RAL 5005. Na życzenie klienta śruby, nakrętki i podkładki ze stali nierdzewnej.



Wykonanie

Ciśnienie nominalne 1,6 MPa.

Zakres średnic od 1/2" do 2"



Wyrób dostępny również w wykonaniu dla instalacji gazowych.



Poz.

Część

Materiał

Norma

1

Śruba

St3s/Zn5

ISO 8677

2

Nakrętka

St3s/Zn5

PN-EN 24032

3

Korpus

EN-GJS-500-7

PN-EN 1563:2000

4

Uszczelka

Guma

PN-92/C-01604.01

5

Podkładka

St3s/Zn5

ISO 7089









DN

Zakres srednic | Wysokość

Szerokość

Waga

D min - max [mm]

A(mm)

B [mm]

[kg]

1/2"

20-23

100

115

1,85

3/4"

25-28

100

120

1,95

1"

31 - 35

120

127

2,45

1 1/4"

41 -45

120

138

2,65

1 1/2"

48-52

140

145

3,45

2"

57 -61

140

158

3,55
