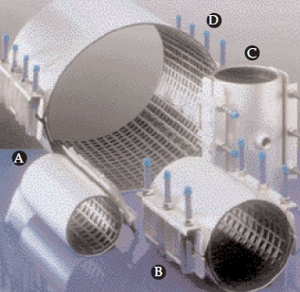

A -
DN80/3" opaska HandiClamp
jednoczęściowa.
-
B -
DN125/5" opaska HandiClamp
dwuczęściowa.
-
C -
DN100/4" opaska HandiTap
dwuczęściowa i z 1" odejściem BSP.
-
D -
DN300/12" opaska HandiClamp
dwuczęściowa.
|
|
System HandiRange firmy
Viking Johnson - stworzony, by zaspokoić potrzeby
dzisiejszego przemysłu wodnokanalizacyjnego, prezentuje
szeroką gamę produktów naprawczych.
Oferta HandiRange obejmuje produkty:
-
HandiClamp,
-
HandiBand,
-
HandiTap
-
i HandiTee.
HandiClamp
HandiClamp to opaska
zaciskowa do naprawy rur wykonana w 100% ze stali
nierdzewnej
i zaprojektowana tak, by umożliwić jednorazowe i trwałe
usunięcie każdego typu usterki. Można ją stosować
do rur wykonanych z żeliwa, żeliwa sferoidalnego,
stali, PVCu, polietylenu (PE), azbestocementu (AC) i
miedzi.
HandiTap
HandiTap gwarantuje szybkość
i niski koszt instalacji lub wymiany złącz rurowych na
rurociągu będącym pod ciśnieniem. Rury można łączyć
bez przerw w dostawie wody. HandiTap ma takie same cechy
konstrukcyjne jak HandiClamp i posiada 1" lub
2" gwintowany wewnętrznie otwór wylotowy.
Produkt można stosować ze standardowym sprzętem
do wiercenia w podciśnieniu.
HandiBand
HandiBand to wysokiej jakości,
niedroga obejma zaciskowa do skutecznej naprawy
rur
o niewielkiej średnicy. HandiBand tworzy uszczelnienie
przeciwwyciekowe w miejscu uszkodzenia rury.
HandiTee
HandiTee to wykonany ze
stali nierdzewnej teownik odcinający dopływ wody, który
umożliwia zamontowanie kołnierzowego obejścia rury głównej
nie przerywając pracy rurociągu. Teowniki HandiTee
dostępne są w rozmiarach do DN600 przy maksymalnej średnicy
nominalnej odgałęzienia DN200. Dalsze informacje dostępne
są w firmie Viking Johnson. Produkt można stosować ze
standardowym sprzętem do wiercenia w podciśnieniu.
|
|
HandiBand |
|
Średnica nominalna |
Materiały |
*Zakres
średnic (mm)
|
Ciśnienie
robocze bar |
**Dostępne długości obejm(mm) |
Wielkość
otworu wyl.
HandiTap BSP |
|
Min |
Max |
|
DN15/V2" |
Stal, PVCu, ABS, miedz |
15 |
22 |
7 |
75,150,300 |
nie dot. |
|
DN30/V |
Stal, PVCu, ABS, miedz |
26 |
30 |
7 |
75,150,300 |
nie dot. |
|
DN25/1" |
Stal, PVCu, ABS, miedz |
33 |
37 |
7 |
75,150,300 |
nie dot. |
|
DN32/1V4" |
Stal, PVCu, ABS, miedz |
42 |
45 |
7 |
75,150,300 |
nie dot. |
|
DN40/1V2" |
Stal, PVCu, ABS, miedz |
48 |
54 |
7 |
75,150,300 |
nie dot. |
|
DN50 / 2" |
Stal, PVCu, ABS, miedz |
60 |
64 |
7 |
75,150,300 |
nie dot. |
|
|
|
|
|
HandiClamp i HandiTap |
|
Średnica nominalna |
Materiały |
*Zakres
średnic (mm)
|
Ciśnienie
robocze
bar
** * |
**Standardowe dt. |
Wielkość
otworu wyl.
HandiTap BSP |
|
Min |
Max |
|
DN50 / 2" |
Stal, Imp i Met PVCu, PE, 63 mm PE |
60 |
67 |
24 |
200 |
1" |
|
DN65 / 2V2" |
Stal, Imp PVCu, 75mm PE |
74 |
81 |
24 |
200 |
1" |
|
DN80 / 3" |
Stal, Imp i Met PVCu, 90mm PE |
88 |
95 |
20 |
200 |
1" |
|
DN80 / 3" |
Stal (3" i 5"), Imp & Met PVCu,
110mm PE, Zel. sf., zeliwo, AC |
88 |
110 |
20 |
200 |
1" |
|
DN100/4" |
Stal, Imp i Met PVCu, 110mm PE |
108 |
118 |
20 |
200 |
1" |
|
DN100/4" |
Stal, Imp i Met PVCu, 140mm PE, Zel. sf.,
zeliwo, AC |
113.5 |
133.5 |
20 |
200 |
1" lub 2" |
|
DN125/5" |
Stal, Imp i Met PVCu, 140mm PE |
125 |
145 |
16 |
200 |
1" lub 2" |
|
DN125/5" |
Stal, Imp PVCu |
132 |
142 |
16 |
200 |
1" lub 2" |
|
DN125/5" |
żeliwo, azbestocement |
139 |
159 |
16 |
200 |
1" lub 2" |
|
DN125/5" |
żeliwo, azbestocement |
147 |
157 |
16 |
200 |
1" lub 2" |
|
DN150/6" |
Stal (ISO/4200 seria 3), Met PVCu, 160mm PE |
151 |
161 |
16 |
200 |
1" lub 2" |
|
DN150/6" |
Stal, Imp i Met PVCu, 160mm PE |
150 |
170 |
16 |
200 |
1" lub 2" |
|
DN150/6" |
Stal, Imp PVCu |
163 |
173 |
16 |
200 |
1" lub 2" |
|
DN150/6" |
Stal, Imp PVCu, zeliwo sfer, 180mm PE |
167.5 |
187.5 |
16 |
200 |
1" lub 2" |
|
DN175/7" |
Stal, Imp PVCu |
182 |
202 |
16 |
200 |
1" lub 2" |
|
DN175/7" |
Stal, Imp PVCu |
186 |
196 |
16 |
200 |
1" lub 2" |
|
DN175/7" |
żeliwo, 200mm PE |
193 |
213 |
16 |
200 |
1" lub 2" |
|
DN200/8" |
Stal, Imp PVCu |
205 |
225 |
16 |
200 |
1" lub 2" |
|
DN200/8" |
Stal, Imp PVCu, zeliwo sfer. |
215 |
225 |
16 |
200 |
1" lub 2" |
|
DN200/8" |
Stal, Imp i Met PVCu, zeliwo sfer., zeliwo, AC |
205 |
225 |
16 |
200 |
1" lub 2" |
|
DN225/9" |
Stal, Imp PVCu |
237 |
247 |
10 |
200 |
1" lub 2" |
|
DN225/9" |
Stal, Imp i Met PVCu |
241 |
251 |
10 |
200 |
1" lub 2" |
|
DN225 / 9" |
Stal, Imp i Met PVCu, zeliwo, AC |
243 |
263 |
10 |
200 |
1" lub 2" |
|
DN225 / 9" |
żeliwo, azbestocement |
257 |
267 |
10 |
200 |
1" lub 2" |
|
DN250/10" |
Stal, Imp PVCu, zeliwo sfer. |
273 |
283 |
10 |
200 |
1" lub 2" |
|
DN250/10" |
Stal, Imp PVCu, zeliwo sfer., zeliwo, AC |
273 |
293 |
6 |
200 |
1" lub 2" |
|
DN300/12" |
Stal, Imp i Met PVCu, zeliwo sfer. |
314 |
334 |
6 |
300 |
1" lub 2" |
|
DN300/12" |
żeliwo klasyABi CD, AC |
333 |
353 |
6 |
300 |
1" lub 2" |
|
|
|
|
|
W przypadku
zapotrzebowania na rozmiary DN350 (14") do DN600
(24") należy skontaktować się z firmą Viking
Johnson.
* Podane są jedynie
typowe zakresy średnic nominalnych. Można zamówić
inne zakresy. W tym celu należy skontaktowaæ siê
z firmą Viking Johnson.
** Można zamówić dłuższe
obejmy, o wymiarach nieprzekraczających długości
maksymalnych podanych poniżej.
*** Dotyczy jedynie długości 200mm. |
|
|
|
|
|
|
|
|
|
Materiały
|
|
