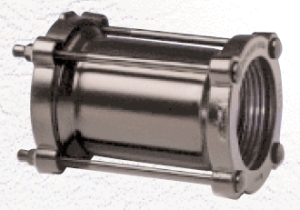

MaxiFit
Uniwersalne złącza rurowe MaxiFit
firmy Wiking Johnson® stanowią najnowsze osiągnięcie
w dziedzinie techniki mechanicznego łączenia rur.
Złącza MaxiFit umożliwiają łączenie rur o różnej
średnicy z gładkimi końcami. Dzięki temu można
uniknąć gromadzenia zapasów. Jedno złącze może służyć
do łączenia rur stalowych, azbestocementowych, z żeliwa
sferoidalnego, PCW, oraz żeliwa szarego. Typoszereg złącz
MaxiFit został zaprojektowany i jest produkowany w systemie
zapewnienia jakości zgodnym z normą BS EN ISO
9001 i spełnia wymagania przepisów brytyjskich
(UK Water Regulations) oraz specyfikacji na złącza skręcane
C.219 American Water Works Association.
Asortyment produktów MaxiFit obejmuje złącza, złącza
stopniowane, adaptery kołnierzowe oraz osprzęt
specjalny, np. MaxiStop - zaślepki uniwersalne. Złącza,
złącza stopniowane oraz adaptery kołnierzowe są dostępne
w zakresie średnic nominalnych od DN40 (11/2'') do
DN300 (12''). Jest to bardzo szeroki zakres wymiarów
nominalnych, który sprawia, że złącza MaxiFit
stanowią najpełniejszą ofertę w świecie.
Produkty Maxi, MaxiStep oraz MaxiDaptor o dużej średnicy
są dostępne w wymiarach nominalnych od DN350
(14'') do DN600 (24'') jako złącza i adaptery kołnierzowe
proste i stopniowane.
Szeroki zakres złącz pasujących do rur o różnych
średnicach zewnętrznych (o średnicach nominalnych od
DN40 (11/2'') do DN300 (12'').
Złącza MaxiFit przeznaczone są na wszystkie popularne
rozmiary rur z żeliwa, azbestocementu, stali oraz
PCV.
Złącza MaxiFit dopuszczają odchylenie kątowe rur do
+/- 6 stopni.
|
 |
|
Śr.nomin. rury |
Materiał rury |
Zakres śr.zewn. mm |
Forma uszczelki |
Masa kg |
|
40mm
1,5’’ |
Żel.sf., 50mm PVCu, Imp PVCu, stal, żeliwo, Imp AC |
47,9 59.5 |
1637 |
3.1 |
|
50mm
2’’ |
63mm PVCu, Imp PVCu, Żel.sf., stal, Met i Imp AC, żeliwo |
59.5 72.0 |
1613 |
2.6 |
|
65mm
2.5” |
75mm PVCu, Imp PVCu, Imp AC, stal, żeliwo |
72.2 85.0 |
1614 |
2.9 |
|
80mm
3’’ |
Żel.sf., 90mm PVCu, Imp PVCu, Met i Imp AC, stal, żeliwo |
88,1 102,4 |
1615 |
3,7 |
|
100mm
4’’ |
Żel.sf., 110/125mm PVCu, żeliwo, stal, Met i Imp AC |
107,2 127,8 |
1759 |
4,1 |
|
125mm
5” |
Żel.sf., 140mm PVCu, Imp PVCu, stal |
132.2 146.0 |
1635 |
5.3 |
|
125mm
5’’ |
żeliwo, Imp AC, Żel.sf., 140mm PVCu, stal, Imp PVCu |
138,9 153,2 |
1633 |
5,6 |
|
150mm
6’’ |
Żel.sf., 160/180mm PVCu, stal, Imp PVCu, żeliwo, Met i Imp AC |
158,2 181,6 |
1760 |
6,2 |
|
175mm
7” |
200mm PVCu, Imp AC, stal, Imp PVCu, żeliwo |
192.9 209.0 |
1758 |
8.5 |
|
200mm
8’’ |
Żel.sf., 225mm PVCu, Met AC (klasa 15 i 20), stal, Imp PVCu, żeliwo,
Imp AC |
218,1 235,0 |
1757 |
9,2 |
|
200mm
8’’ |
9” stal, 8” Imp AC Mid Barrel, 200mm Met AC Klasa 15, 20 i 25 |
230,0 247,0 |
1756 |
15,6 |
|
225mm
9’’ |
250mm PVCu, Met AC (klasa 15 i 20), żeliwo, Imp AC |
250,0 267,0 |
1655 |
16,3 |
|
250mm 10’’ |
Żel.sf., 280mm PVCu, Met AC (klasa 15 i 20), stal, Imp PVCu, żeliwo,
Imp AC |
272,0 289,0 |
1656 |
17,5 |
|
300mm 12” |
315mm PVCu, stal, Imp PVCu, żeliwo sfer |
315.0 332.0 |
1738 |
20.3 |
|
300mm 12’’ |
Żel.sf., Met AC (klasa 15), stal, Imp PVCu, żeliwo (klasa AB) |
322,9 339,4 |
1657 |
20,1 |
|
300mm 12’’ |
AC (klasa 15, 20, 25), żeliwo (klasa AB i CD), Imp AC
|
332,0 349,0 |
1658 |
20,6 |
|
|
|
|
MaxiFit Extra
Typoszereg złącz MaxiFit z tuleją o
długości 200 mm (8”), do stosowania w miejscach
przerwy między rurami (do 100 mm (4”)), o następujących
zaletach:
- Łatwość instalacji
- Większa głębokość osadzenia
rury
- Zwiększona tolerancja cięcia
- Uszczelnienie poza uszkodzonymi
końcami rur
- Możliwość większych ruchów
rury
|
 |
|
Śr.nomin. rury |
Materiał rury |
Zakres śr.zewn. mm |
Forma uszczelki |
Masa kg |
|
100mm |
Żel.sf., 110/125mm PVCu, żeliwo, stal, Met i Imp AC |
107,2 127,8 |
1759 |
5,3 |
|
150mm |
Żel.sf., 160/180mm PVCu,
stal, Imp PVCu, żeliwo, Met i Imp AC |
158,2 181,6 |
1760 |
7,5 |
|
200mm |
Żel.sf., 225mm PVCu, Met AC (klasa 15 i 20), stal, Imp PVCu, żeliwo,
Imp AC |
218,1 235,0 |
1757 |
11,6 |
|
|
|
