zasuwy
=> zasuwa kołnierzowa
|
|
Dane techniczne:
-
długość zabudowy
wg PN-EN 558-1: 2001
-

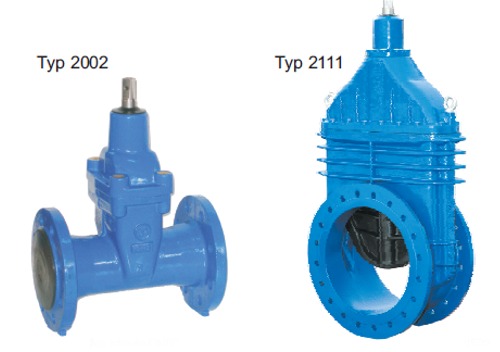

zasuwa typu 2111 -
szereg 14
-
zasuwa typu 2002 -
szereg 15
-
połączenia kołnierzowe
wg PN-EN 1092-2: 1999
-
klasa szczelności -
A
-
ciśnienie robocze
PN16
-
temperatura czynnika do 120°C
Cechy konstrukcyjne:
-
O-Ringowe
uszczelnienie trzpienia - “SUCHY GWINT” -
wymienne pod ciśnieniem.
-
Trzpień nierdzewny
łożyskowany z walcowanym gwintem.
-
Klin zawulkanizowany
na całej powierzchni
z wymienną nakrętką.
Przelot prosty - bez
gniazda.
Wszystkie elementy są
zabezpieczone przed korozją.
Wykonanie
standardowe:
PN16, 120 oC,
EPDM, farba epoksydowa RAL5005 250µm, bez kółka
ręcznego
Certyfikat CE
Atest higieniczny
PZH
Zastosowanie
W instalacjach: wodociągowych,
wody pitnej i innych płynach obojętnych chemicznie
do odcinania przepływu. |
 |

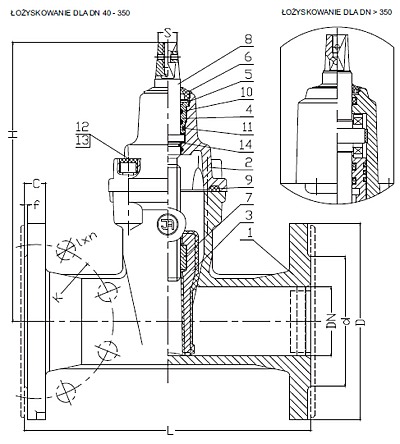

| No. |
Część |
Materiały |
| 1 |
Korpus |
Żeliwo szare, żeliwo
sferoidalne
EN-GJL-250, PN-EN 1561:2000
EN-GJS-400-15, PN-EN 1563:2000 |
| 2 |
Pokrywa |
Żeliwo szare, żeliwo
sferoidalne
EN-GJL-250, PN-EN 1561:2000
EN-GJS-400-15, PN-EN 1563:2000 |
| 3 |
Klin |
Żeliwo szare, żeliwo
sferoidalne
EN-GJL-250, PN-EN 1561:2000
EN-GJS-400-15, PN-EN 1563:2000
Guma EPDM
PN-ISO 1629: 2005 |
| 4 |
Korek
uszczelniający |
Mosiądz
PN-EN 1982:2002 |
| 5 |
Pierścień
zabezpiecz. |
Stal 65G
PN-74/H-84032 |
| 6 |
Uszczelka
czyszcząca |
Guma EPDM
PN-ISO 1629: 2005 |
| 7 |
Nakrętka
trzpienia |
Mosiądz
PN-EN 1982:2002 |
| 8 |
Trzpień |
Stal X20Cr13
PN-EN 10088-1:2007 |
| 9 |
Uszczelka
pokrywy |
Guma EPDM
PN-ISO 1629: 2005 |
| 10
11 |
Pierścień
O-Ring |
Guma EPDM
PN-ISO 1629: 2005 |
| 12 |
Śruba |
Stal Fe/Zn5, stal nierdzewna
PN-EN ISO 4762: 2006 |
| 13 |
Zaślepka
śruby |
Parafina |
| 14 |
Podkładka |
Polietylen
PN-EN ISO 1872-1:2000 |
|
| DN |
2111
szer.14 |
2002
szer.15 |
H |
d |
D |
K
PN16 (PN10) |
l
PN16 (PN10) |
C |
f |
n
PN16 (PN10) |
S |
Masa |
Masa |
| [mm] |
- |
[mm] |
2111
[kg] |
2002
[kg] |
|
32 |
130 |
140 |
145 |
88 |
140 |
100 |
18 |
18 |
3 |
4 |
12 |
5,3 |
6,1 |
|
40 |
140 |
240 |
220 |
88 |
150 |
110 |
18 |
18 |
3 |
4 |
14 |
9,3 |
10,7 |
|
50 |
150 |
250 |
230 |
102 |
165 |
125 |
18 |
20 |
3 |
4 |
14 |
11,2 |
12,6 |
|
65 |
170 |
270 |
265 |
122 |
185 |
145 |
18 |
20 |
3 |
4 |
17 |
15,8 |
21,2 |
|
80 |
180 |
280 |
290 |
138 |
200 |
160 |
18 |
22 |
3 |
8 (4) |
17 |
19,5 |
24,9 |
|
100 |
190 |
300 |
325 |
158 |
220 |
180 |
18 |
24 |
3 |
8 |
19 |
25,8 |
29,9 |
|
125 |
200 |
325 |
365 |
188 |
250 |
210 |
18 |
22 |
3 |
8 |
19 |
32,2 |
36,7 |
|
150 |
210 |
350 |
457 |
212 |
285 |
240 |
22 |
26 |
3 |
8 |
19 |
46,3 |
51,2 |
|
200 |
230 |
400 |
534 |
268 |
340 |
295 |
22 |
22 |
3 |
12 (8) |
24 |
65,3 |
81,4 |
|
250 |
250 |
450 |
633 |
320 |
405 |
355 (350) |
26 (22) |
32 |
3 |
12 |
27 |
94 |
100 |
|
300 |
270 |
500 |
708 |
378 |
460 |
410 (400) |
26 (22) |
32 |
4 |
12 |
27 |
130 |
150 |
|
350 |
290 |
550 |
790 |
429 |
520 |
470 (460) |
28 (23) |
32 |
4 |
16 |
27 |
200 |
232 |
|
400 |
310 |
600 |
1020 |
480 |
580 |
525 (515) |
30 (28) |
32 |
4 |
16 |
32 |
305 |
330 |
|
500 |
350 |
700 |
1220 |
582 |
715 |
650 (620) |
34 (28) |
34 |
4 |
20 |
36 |
460 |
530 |
|
600 |
390 |
800 |
1390 |
720 |
840 |
770 (725) |
36 (31) |
36 |
4 |
20 |
36 |
620 |
645 |
|
600* |
430
|
900
|
1390
|
800
|
910/895 |
840 |
37(31) |
33 |
5 |
24 |
36 |
670 |
695 |
|
