zawory

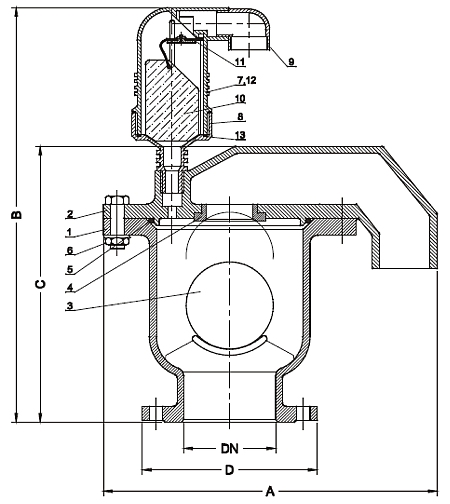

=> zawór na- i odpowietrzający 2-stopniowy 7050
|
|
|
TYP |
DN |
A |
B |
c |
D |
Masa |
|
7050 |
[mm] |
[kg] |
|
2" |
167 |
330 |
237 |
- |
8,5 |
|
50 |
167 |
336 |
243 |
165 |
9 |
|
80 |
284 |
346 |
240 |
200 |
24,5 |
|
100 |
336 |
368 |
272 |
220 |
25,5 |
|
150 |
755 |
602 |
660 |
285 |
120,5 |
|
200 |
755 |
602 |
660 |
340 |
120,5 |
-
owiercanie
- PN-EN 1092-2:1999
-
ciśnienie
pracy 1.0-1,6 MPa
-
zabezpieczenie
antykorozyjne
Zastosowanie:
W instalacji wodociągowej
do napowietrzenia i odpowietrzenia rurociągu.
Typ 7050 przeznaczony do małych
i dużych ilości powietrza.
Atest higieniczny PZH Nr
HK/W/0018/01/2003
|
|
|
|
|
|
|
Propozycje wyboru wielkosci zaworu
odpowietrzajaco-napowietrzajacego |
|
Rurociąg |
DN |
80-250 |
300-400 |
450-550 |
600-900 |
|
Zawór odpow.-napow. |
DN |
50 |
80 |
100 |
150 |
|
