zawory
=> zawór odpowietrzająco-napowietrzający
2-funkcyjny typ 611 DN 50÷65÷80, PN 16-25
|
|
|
|
|
|
|
|
Maks. PFA |
Maks. temp. wody |
Min. PFA |
Kołnierze |
|
25 bar |
90°C |
0,5 bar |
Według norm EN 1092-2 i ISO 7005-2 PN 16-25 |
|
|
|
|
|

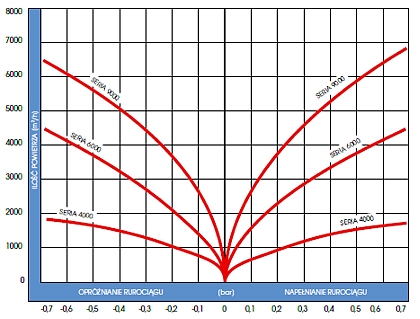

Charakterystyka
hydrauliczna
Napowietrzanie i odpowietrzanie
rurociągu
|
|
Seria |
DN |
D |
A |
H |
Masa |
| |
|
mm |
kg |
|
4000
S |
50 - 60 - 65* |
185 |
150 |
275 |
9 |
|
6000
S |
80 |
200 |
220 |
370 |
20 |
|
|
|
Poz. |
Ilość
szt. |
Opis |
Materiał |
|
1 |
1 |
Korpus |
Żeliwo sfer. GS
400-15 (*) |
|
2 |
1 |
Górny kołnierz |
Żeliwo sfer. GS 400-15 (*) |
|
3 |
1 |
Siatka |
Stal nierdz AISI 304 |
|
4 |
1 |
Pokrywa |
Stal nierdz AISI
304 |
|
5 |
4 |
Śruby, nakrętki |
Stal nierdz AISI 304 |
|
6 |
8 |
Śruby, nakrętki |
Stal nierdz A2 |
|
7 |
4 |
Śruby, nakrętki |
Stal nierdz A2 |
|
8 |
1 |
Pływak |
ABS |
|
9 |
1 |
Prowadnica |
ABS |
|
10 |
1 |
Pierścień |
ABS |
|
11 |
1 |
Uszczelka warg. |
ABS |
|
12 |
1 |
Siedzisko |
EPDM |
|
|
|
(*) Lakier epoksydowy,
warstwa minimum 250 μm
|
|
