=> zawór odpowietrzająco-napowietrzający
3-funkcyjny typ 612 DN 50÷150, PN 10-16-25
|
|
|
|
|
|
|

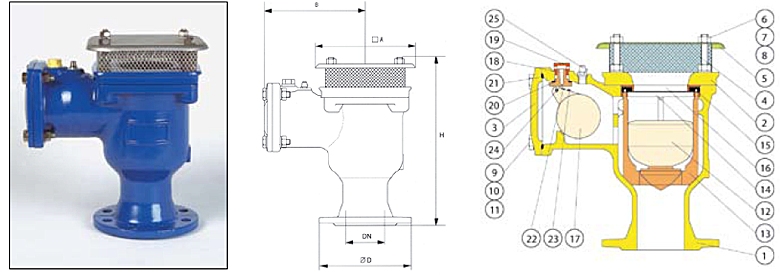

Poz. |
Ilość szt.
|
Opis |
Materiał |
|
1 |
1 |
Korpus |
Żeliwo sfer. GS
400-15 (*) |
|
2 |
1 |
Górny kołnierz |
Żeliwo sfer. GS 400-15 (*) |
|
3 |
1 |
Pokrywa |
Żeliwo sfer. GS 400-15 (*) |
|
4 |
1 |
Siatka |
Stal nierdz AISI
304 |
|
5 |
1 |
Pokrywa |
Stal nierdz AISI 304 |
|
6 |
4 |
Śruby, nakrętki |
Stal nierdz AISI
304 |
|
7 |
8 |
Nakrętka |
Stal nierdz A2 |
|
8 |
4 |
Podkładka |
Stal nierdz A2 |
|
9 |
4 |
Śruba |
Stal nierdz A2 |
|
10 |
4 |
Nakrętka |
Stal nierdz A2 |
|
11 |
4 |
Podkładka |
Stal nierdz A2 |
|
12 |
1 |
Pływak |
ABS |
|
13 |
1 |
Prowadnica |
ABS |
|
14 |
1 |
Pierścień |
ABS |
|
15 |
1 |
Siedzisko |
ABS |
|
16 |
1 |
Uszczelka warg. |
EPDM |
|
17 |
1 |
Pływak |
ABS |
|
18 |
1 |
Dysza |
PA 6 6 Polyamid |
|
19 |
1 |
Nakrętka |
ABS |
|
20 |
1 |
Uszczelka |
EPDM 55 |
|
21 |
1 |
O-ring |
EPDM 55 |
|
22 |
1 |
Uszczelka |
EPDM 55 |
|
23 |
1 |
Śruba regulacyjna |
Stal nieraz A2 |
|
24 |
1 |
Kołek |
Stal nierazewna |
|
25 |
1 |
Zawór |
Mosiądz chrom |
|
|
|
Maks. PFA |
Maks. temp. wody |
Min. PFA |
Kołnierze |
|
25 bar |
90°C |
0,5 bar |
Według norm EN 1092-2 i ISO 7005-2 PN 16-25 |
|
Seria |
DN |
D |
A |
B |
H |
Masa |
| |
|
mm |
kg |
|
4000 D |
50 - 60 - 65* |
185 |
150 |
198 |
275 |
15 |
|
6000 D |
80 |
200 |
220 |
222 |
370 |
25 |
|
9000 D |
100 |
235 |
270 |
250 |
460 |
38 |
|
9000 D |
150 |
300 |
270 |
250 |
460 |
42 |
|
|
|
|
|
|
|
|
(*) Lakier epoksydowy, warstwa minimum 250 μm
– na specjalne zamówienie
dostępne są też wykonania
z kurkiem spustowym
– charakterystyka hydrauliczna
zaworu:
duży przekrój patrz zawór typ 611, mały
przekrój patrz
zawór typ 613
|
|
|
|
