zawory
=> zawór odpowietrzający typ 613
3/4’’ – 1’’ DN 40÷65, PN 16-25
|
Automatyczny zawór
odpowietrzający służy do odprowadzania
powietrza/emulsji wody i powietrza z rur pod ciśnieniem.

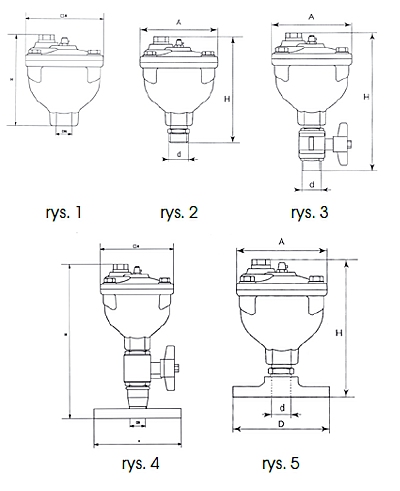

Dostępny w różnych
wariantach, patrz rysynek 1 do 5.
|
|
| Rys |
DN |
D |
PN |
A |
H |
D |
Masa |
Uwagi |
| |
|
|
|
mm |
mm |
mm |
kg |
typ przyłącza |
|
1 |
- |
3/4”-1” |
10-16-25 |
138 |
161 |
- |
4,5 |
Gwint wewnętrzny |
|
2 |
- |
3/4”-1” |
10-16-25 |
138 |
185 |
- |
4,6 |
Gwint zewnętrzny |
|
3 |
- |
3/4”-1” |
10-16-25 |
138 |
235 |
- |
5,1 |
Gwint zewnętrzny |
|
4 |
40-50-60-65* |
1” |
10-16-25 |
138 |
270 |
185 |
8,2 |
Kołnierz |
|
5 |
40-50-60-65* |
1” |
10-16-25 |
138 |
215 |
185 |
7,6 |
Kołnierz |
|
|
|

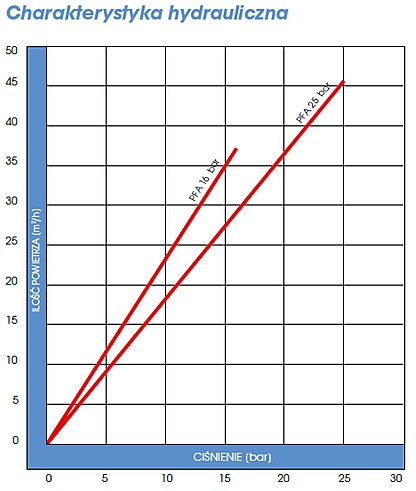

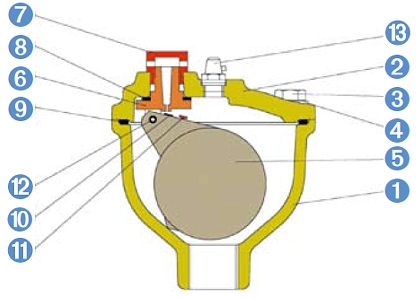

Poz. |
Ilość szt. |
Opis |
Materiał |
|
1 |
1 |
Korpus |
Żeliwo sfer GS 400-15 (*) |
|
2 |
1 |
Pokrywa |
Żeliwo sfer GS 400-15 (*) |
|
3 |
4 |
Śruby |
Stal nierdz A2 |
|
4 |
4 |
Podkładki |
Stal nierdz A2 |
|
5 |
1 |
Pływak |
ABS |
|
6 |
1 |
Dysza |
ABS |
|
7 |
1 |
Nakrętka |
ABS |
|
8 |
1 |
Uszczelka |
EPDM 55 |
|
9 |
1 |
O-ring |
EPDM 55 |
|
10 |
1 |
Uszczelka |
EPDM 55 |
|
11 |
1 |
Śruba reg |
Stal nierdz A2 |
|
12 |
1 |
Kołek |
Stal nieraz A2 |
|
13 |
1 |
Zawór |
Mosiądz |
|
|
(*) Lakier epoksydowy,
warstwa minimalna 250 μm |
|
|
|
|
