zawory
=> zawór membranowy
|
|
Automatyczne zawory
membranowe są produkowane przez SG PAM od kilkudziesięciu
lat.
Produkty te są odpowiedzią
firmy na rosnące zapotrzebowanie rynku:
-
potrzeb regulacji sieci
dystrybucji wody,
-
zastosowanie w przemyśle
Główne typy zaworów:
-
zawory redukujące ciśnienie,
-
zawory odciążająco/podtrzymujące
-
zawory regulacji poziomu
wody w zbiorniku,
-
zawory zaporowe sterowane
elektrycznie,
-
zawory zwrotne
-
inne funkcje specjalne
(wszystkie powyższe funkcje mogą być dowolnie
łączone i wykonane w jednym zaworze)
-
zastosowanie do wody
pitnej
-
PFA 10/16/25 bar, DN 50÷700
-
max temp 70°C, wykonanie
specjalne 100°C,
-
max prędkość wody
(wlotowa) 4,3 m/s
Zalety:
-
łatwość instalacji i
ustawienia zaworu,
-
dzięki technologii z
multifunkcyjnym pilotem TUP-93, szybkość
otwierania i zamykania zaworu może być ustawiona
niezależnie,
-

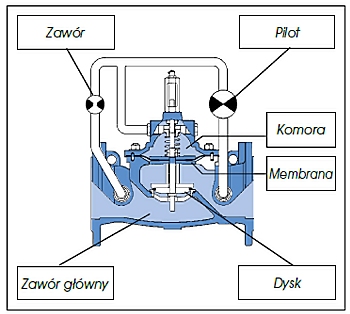

zawór
membranowy wykorzystuje do operacji tylko energię
hydrauliczną,
-
każdy zawór jest wyposażony
w optyczny wskaźnik położenia
Normy:
-
test hydrauliczny ISO
5208-UNI 6884-NFE 29311,
-
kołnierze owiercone wg
ISO 7005-2,
-
długość zabudowy ISO
5752 szereg 1,
-
pokrycie antykorozyjne:
lakier epoksydowy min 250 µm
|
|
|

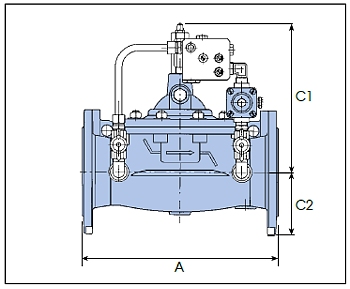

Wymiary i masa
|
| DN |
PN |
A |
B1 |
B2 |
C1 |
C2 |
kg |
|
50 |
10/16/25 |
230 |
160 |
130 |
225 |
85 |
20 |
|
65/60 |
10/16/25 |
290 |
170 |
130 |
225 |
95 |
23 |
|
80 |
10/16/25 |
310 |
175 |
130 |
225 |
100 |
25 |
|
100 |
10/16 |
350 |
190 |
140 |
260 |
110 |
36 |
|
100 |
25 |
350 |
190 |
140 |
260 |
120 |
37 |
|
125 |
10/16 |
400 |
200 |
145 |
310 |
125 |
51 |
|
125 |
25 |
400 |
200 |
145 |
310 |
135 |
53 |
|
150 |
10/16 |
480 |
210 |
155 |
310 |
145 |
62 |
|
150 |
25 |
480 |
210 |
155 |
310 |
150 |
65 |
|
200 |
10/16 |
600 |
235 |
180 |
365 |
170 |
118 |
|
200 |
25 |
600 |
235 |
180 |
365 |
180 |
123 |
|
250 |
10/16 |
730 |
280 |
220 |
475 |
200 |
191 |
|
250 |
25 |
730 |
280 |
220 |
475 |
215 |
198 |
|
300 |
10/16 |
850 |
305 |
245 |
570 |
230 |
320 |
|
300 |
25 |
850 |
305 |
245 |
570 |
245 |
330 |
|
350 |
10 |
980 |
330 |
270 |
570 |
255 |
382 |
|
350 |
16 |
980 |
330 |
270 |
570 |
260 |
388 |
|
350 |
25 |
980 |
330 |
280 |
570 |
280 |
401 |
|
400 |
10 |
1100 |
355 |
295 |
680 |
285 |
603 |
|
400 |
16 |
1100 |
355 |
295 |
680 |
290 |
605 |
|
400 |
25 |
1100 |
355 |
310 |
690 |
310 |
620 |
|
500 |
10 |
1250 |
405 |
360 |
720 |
335 |
935 |
|
500 |
16 |
1250 |
405 |
360 |
720 |
360 |
935 |
|
500 |
25 |
1250 |
405 |
365 |
720 |
365 |
980 |
|
600 |
10 |
1450 |
455 |
420 |
820 |
390 |
1280 |
|
600 |
16 |
1450 |
455 |
420 |
820 |
420 |
1295 |
|
600 |
25 |
1450 |
455 |
425 |
820 |
425 |
1330 |
|
700 |
10 |
1650 |
555 |
555 |
1080 |
455 |
2148 |
|
700 |
16 |
1650 |
555 |
555 |
1080 |
455 |
2160 |
|
700 |
25 |
1650 |
555 |
555 |
1080 |
480 |
2210 |
|
|
|
|
|
|
|
|

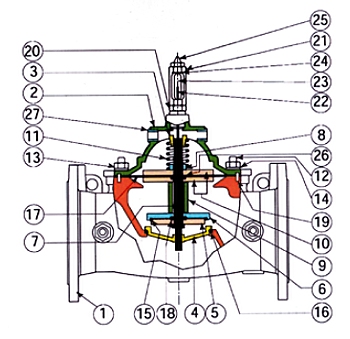

| Poz. |
Opis |
Materiał |
Pokrycie |
|
1 |
Korpus |
GS 400-15 |
Lakier epoksydowy min grubość 250µm |
|
2 |
Pokrywa |
GS 400-15 |
Lakier epoksydowy min grubość 250µm |
|
3 |
Pokrywa łożyska |
Brąz |
|
|
4 |
Siedzisko |
AISI 316 |
|
|
5 |
Płytka przytrzymująca |
AISI 316 |
|
|
6 |
Dysk DN 5O200 |
AISI 316 |
|
| |
Dysk DN 25O700 |
GS 500-15 |
|
|
7 |
Wrzeciono |
Stal nierdz A2 |
|
|
8 |
Nakrętka wrzeciona |
Stal nierdz A2 |
|
|
9 |
Pierścień odległościowy |
Stal nierdz A2 |
|
|
10 |
Podkładka membrany |
Stal nierdz |
|
|
11 |
Sprężyna |
Stal nierdz A2 |
|
|
12 |
Śruba |
Stal nerdz A2 |
|
|
13 |
Nakrętka |
Stal nierdz A2 |
|
|
14 |
Podkładka |
Stal nierdz A2 |
|
|
15 |
Uszczelka dysku |
NBR |
|
|
16 |
O-ring |
Viton |
|
|
17 |
Membrana |
NBR |
|
|
18-24-26 |
O-ring |
NBR |
|
|
19 |
Kołek centrujący |
Stal nierdz A2 |
|
|
20-21 |
Podstawa wskaźnika i korpus |
Mosiądz niklowany |
|
|
22 |
Wrzeciono wskaźnika |
Stal nierdz A2 |
|
|
23 |
Wskaźnik położenia |
Szkło |
|
|
25 |
Manualny zawór odpowietrzający |
Mosiądz niklowany |
|
|
27 |
Redukcja |
Stal nierdz A2 |
|
|
|
|
|
|
|
