Normy:

• Test hydrauliczny wg ISO 5208

• Kołnierze owiercone ISO 7005 i EN 1092-2

• Atesty higieniczne (KTW, WRC, DGS, CH 102/78) oraz polski PZH

Pokrycie antykorozyjne – lakier epoksydowy minimalna grubość 250 µm

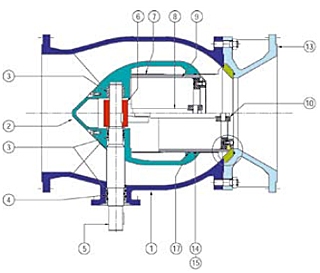

Poz.	Opis	Materiał
1	Korpus	Żeliwo GS 500-7
2	Ostrołuk	Żeliwo G 25
3	Łożysko (tuleja)	Brąz Bz 85.5.5.5
4	O-ring	NBR
5	Wałek	AISI 420
6	Łącznik	Żeliwo GS 500-7
7	Siedzisko suwaka	Mosiądz OT 58
8	Mechanizm korbowy	AISI 420
9	Suwak	AISI 304
10	Widełki	AISI 304
11	Pierścień ustalający	AISI 304
12	Siedzisko korpusu	AISI 304
13	Element wylotowy	Żeliwo GS 500-7
14	O-ring	NBR
15	Uszczelka pomocnicza	Lubriflon
16	Uszczelka	EPDM
17	Uszczelka ślizgowa	PTFE

Zakres i wymiary

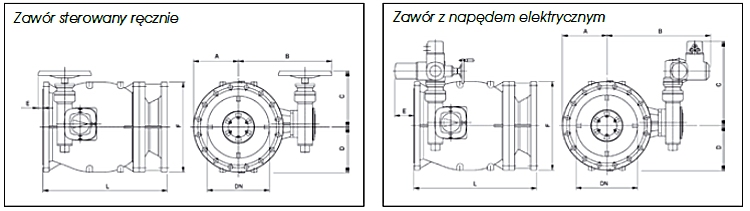

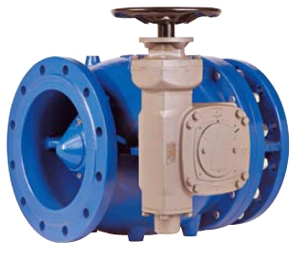

Zawór sterowany ręcznie

Zawór z napędem elektrycznym

PN 10-16	A	B	C	D	E	F	L	Masa	PN 25	A	B	C	D	E	F	L	Masa
DN	mm	mm	mm	mm	mm	mm	mm	kg	DN	mm	mm	mm	mm	mm	mm	mm	kg
100	135	427	423	135	225	270	300	84	100	135	427	423	135	225	270	300	84
150	160	468	436	160	225	320	350	115	150	160	468	436	160	225	320	350	115
200	185	496	436	185	216	370	400	166	200	185	496	436	185	216	370	400	166
250	213	542	443	213	187	425	500	232	250	213	542	443	213	187	425	500	232
300	243	611	540	243	188	485	600	380	300	243	611	540	243	188	485	600	380
350	288	641	540	278	155	555	700	465	350	288	641	540	278	155	555	700	465
400	310	676	540	310	125	620	800	598	400	310	685	552	310	150	620	800	611
450	335	720	552	335	118	670	900	829	450	335	720	552	335	118	670	900	829
500	365	720	552	365	77	730	1000	898	500	365	720	552	365	77	730	1000	898
600	423	810	552	425	20	845	1200	1503	600	423	793	723	425	55	845	1200	1562
700	480	853	723	480	14	960	1400	2087	700	480	853	723	480	14	960	1400	2087
800	543	913	723	543		1085	1600	2712	800	543	913	723	543		1085	1600	2712
900	593	1018	803	593		1185	1800	3636	900	593	1018	803	593		1185	1800	3636
1000	628	1078	803	675		1255	2000	4121
